Автоматизированная система диагностики судовых двигателей АСД-ЦАТИ
Системы автоматизации экспериментальных исследований
и различных производственных процессов.
Автоматизированные системы диагностики энергетических установок.
Автоматизированные системы диагностики фирмы ЦАТИ позволяют в течение 1-2 минут получить
подробную информацию об основных параметрах дизельных установок, как силовых, так и дизель-генераторов.
Автоматизированная система диагностики предназначена для повышения оперативности и
достоверности регистрации и контроля основных параметров работы судовых
энергетических установок (СЭУ).
АСД-ЦАТИ функционирует на базе компьютера РС, измерительно-вычислительной аппаратуры
новейшего международного стандарта VXI производства Agilent Technologies, комплекта
датчиков отечественного производства следующей номенклатуры:
датчика низкого давления; датчиков высокого давления;
датчиков среднего давления; датчика угла поворота вала;
и специализированного программного обеспечения, выполненного с использованием
прогрессивной среды Lab Windows.
АСД-ЦАТИ обеспечивает регистрацию и контроль следующих основных параметров СЭУ:
 число оборотов двигателя
давление в цилиндрах двигателя, давление впрыска топлива в цилиндры;
давление продувочного воздуха положение поршня в цилиндре (цилиндрах).
Номенклатура отображаемых параметров
- развернутая индикаторная диаграмма;
- диаграмма впрыска топлива (может быть отображена совместно с индикаторной диаграммой);
- среднее индикаторное давление;
- частота вращения;
- максимальное давление сгорания;
- давление сжатия;
- давление в заданной точке кривой расширения;
- давление продувочного воздуха;
- угол максимального давления сгорания;
- максимальное давление впрыска;
- мощность каждого из цилиндров и двигателя в целом.
Отображение регистрируемых и расчётных параметров осуществляется в графической и табличной
формах на экране дисплея в сравнении с данными модельных кривых для каждого цилиндра.
Документирование результатов контроля режимов функционирования силовой установки
осуществляется с помощью печатающего устройства с обеспечением возможности их хранения на магнитном носителе.
При создании системы учитывались достижения зарубежных фирм в этой области (в частности,
фирмы Аутроника), а также опыт эксплуатации систем автоматической диагностики специалистами Черноморского пароходства.
Преимущества системы АСД-ЦАТИ
Использование в системе наиболее перспективного из современных измерительных стандартов -
стандарта VXI. Он объединяет в себе наилучшие характеристики цифровых приборов (точность,
высокую чувствительность надёжность) и магистрально-модульных систем (высокую скорость
обмена информацией, расширяемость, единый конструктив). Стандартные блоки VXI-системы
представляют собой одноплатные цифровые приборы, вставляемые в единый каркас с автономным
питанием, регулируемым охлаждением и программным управлением от командного модуля.
Применение гибкого программного обеспечения, позволяющего оперативно адаптировать систему под другие задачи.
Использование в системе высоконадёжных отечественных датчиков давления и числа оборотов.
Более низкая стоимость.
Используемая в АСД измерительно-вычислительная аппаратура позволяет практически
неограниченно наращивать число регистрируемых и контролируемых параметров, включая туда
по желанию заказчика измерение температур, вибраций и др.
Система разработана в двух вариантах:
Стационарная малогабаритная система на базе VXI-оборудования и IBM PC совместимого компьютера.
Портативная переносная система на базе компьютера Notebook со встроенной платой.
ЦАТИ осуществляет обучение пользователей работе с АСД и её гарантийное обслуживание.

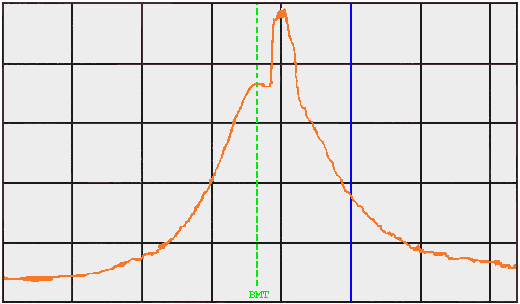

Индикаторная диаграмма давления в цилиндре дизеля
(датчик давления ДДИ-20М)
